Egy napelemes rendszer kialakításakor igen fontos szempontot képvisel a megfelelő inverter kiválasztása. Ez az eszköz felel azért, hogy a napelemek által megtermelt egyenáramot váltakozó árammá alakítsa át, ami már alkalmas a háztartási gépek, és fogyasztók üzemeltetésére. Az inverter megválasztásakor nemcsak a gyártó, az adott termék teljesítménye, hanem a fázisszám is fontos tényező. Jelen cikkünkben az 1 és 3 fázisú invertereket, és azok használati alkalmazási lehetőségeit mutatjuk be.
Honnan tudom hány fázis van a házban?
A megfelelő fázisszámú inverter megválasztása valójában az igényektől és a körülményektől függ. Egyrészt, ha ismerjük már, hogy mekkora az éves fogyasztásunk, és mekkora napelemes rendszerre van szükségünk, akkor már azt is tudjuk, hogy mekkora teljesítményű inverterre lesz szükség a rendszer megfelelő működéséhez, és az igények kielégítéséhez. A teljesítmény pedig a fázisszámot is meghatározza, ugyanis bizonyos méretet meghaladva már csak 3 fázisú inverter használható.

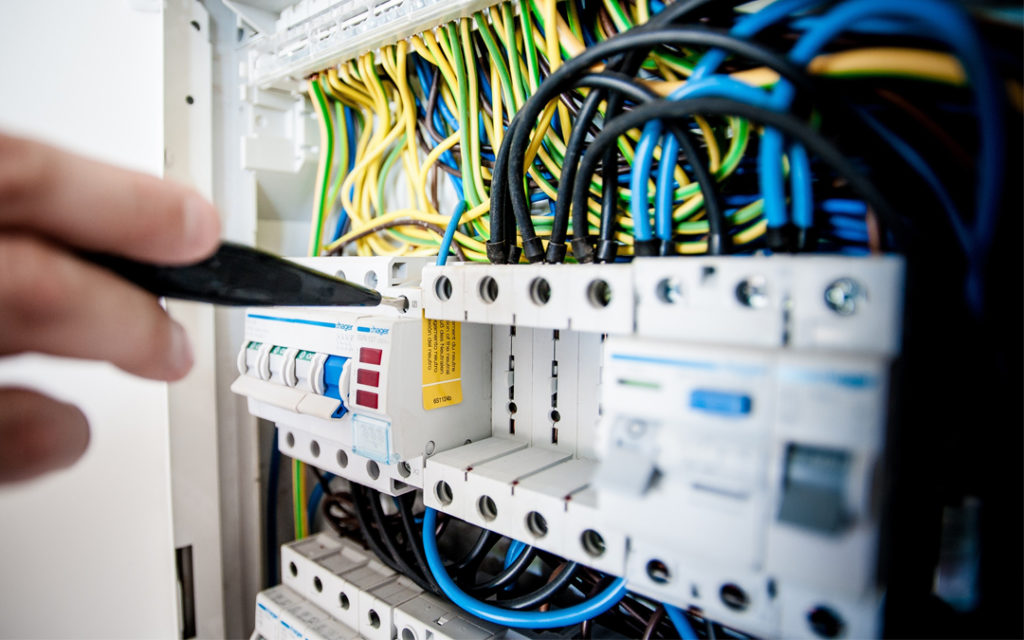

Másrészről meghatározó tényezőnek tekinthető az adott ingatlanra jellemző körülmény, vagyis az, hogy hány fázis is van bekötve az épületbe. A lakosság körében ilyenkor adódik a kérdés, hogy: “Honnan tudom, hogy hány fázis van a házban?” Ezt egyszerűen, különösebb szaktudás nélkül is meg lehet állapítani, ha a villanyóraszekrénybe tekintünk. Amennyiben a nappali mérőnél 1 db kismegszakítót (olvadóbiztosítékot) találunk, akkor egy fázis, ha 3 db-ot, akkor három fázis van a házban.
Napelem 1 vagy 3 fázis – melyiket válasszam?
A fejezetcímben feltett kérdésre a válasz viszonylag egyszerű. Amennyiben a lakásban 1 fázis van, akkor egyfázisú invertert, ha három fázis van, akkor háromfázisú invertert tudunk használni. Ugyanakkor, ha energiaigényünk meghaladja a 2,5 kW-ot, de csak 1 fázis van a házban, akkor viszont fázisbővítésre lesz szükség. Ennek okát és a napelemes rendszerben az inverter használatának lehetőségeit a következő fejezetben részletezzük.
1 fázis 3 fázis különbség
Egy ingatlanban az egyik legszembetűnőbb különbség az egy fázis és a három fázis között az, hogy az egyetlen fázis egy vezetéket és egy semleges vezetéket, míg a háromfázisú három vezetőt és egy semleges vezetéket tartalmaz az áramkörnél. Emellett persze még számos különbség is van, melyet ide kattintva ismerhet meg az olvasó.
Három fázis bekötése – új elosztói szabályozás
Idén, 2021. április 30-tól új szabályozás lépett életbe az inverterek rendszermérethez igazított fázisszámára és hálózatra kapcsolására vonatkozóan. A villamosenergia hálózatra kapcsolt inverterek kontrolljára azért is volt szükség, mert a gombamód szaporodó napelemes rendszerek egyre jobban megterhelik az amúgy is elavult elektromos hálózatot. Így tehát a megjelölt időponttól kezdődően egyfázisú napelem inverter 2,5 kVA-ig csatlakoztatható a kisfeszültségű hálózatra, 2,5 kVA felett pedig csak 3 fázisú csatlakoztatásra van lehetőség. Amennyiben egy több inverterből kialakított háromfázisú háztartási méretű kiserőműről (HMKE) van szó, akkor a fázisaszimmetria maximum 2,5 kVA lehet. Mindez lefordítva annyit jelent, hogy 2021. április 30 után egy 3 kW-os, vagy nagyobb napelemes rendszer, csak és kizárólag 3 fázisú inverterrel lesz telepíthető. Érdemes azt is tudni, hogy a 3 fázisú inverter árak némiképp magasabbak az 1 fázisúakénál, de a napelemes rendszerek így is rövid megtérülési időt ígérnek.
Amennyiben szeretnénk napelemes rendszert, de annak szükséges teljesítménye meghaladja a 3 kW-ot, viszont a házban csak 1 fázis van bekötve, akkor érdemes mihamarabb megkezdeni a hálózatbővítést. Minden egyes fogyasztónak 32 Amper (A) jár díjmentesen. Efölött a szolgáltató felé 3600 Ft + Áfa díjat kell megfizetni amperenként (ennek a megnevezése a hálózatfejlesztési hozzájárulás). A 3 fázis bekötése, annak ügyintézése akár több hónapot is igénybe vehet, és nem igényelhető egyszerre a napelemes rendszer engedélyeztetésével, mivel akadályozza a folyamatot.
A teljesítménybővítés több tényezőtől is függ:
- a házában lévő hálózat állapotától,
- a vezetékek keresztmetszetétől,
- a megfelelő érintésvédelem meglététől,
- a mérőszekrény típusától és elhelyezésétől.
Annak érdekében, hogy ezzel mind tisztában lehessünk szükséges egy előzetes, szakember által végrehajtott felülvizsgálat, melynek során megállapításra kerül, hogy van-e lehetőség a bővítésre. A régebbi típusú ingatlanoknál igen gyakran előfordul, hogy jelentősebb felújítás nélkül nem lehet a belső hálózatot bővíteni.
Amennyiben a hálózatbővítést el akarjuk kerülni, akkor megoldást jelenthet, ha a kivitelező cég 2,5 kW-ra szoftveresen leszabályozza az amúgy nagyobb teljesítményű invertert. Így hiába is tudna a rendszer nagyobb teljesítményt is leadni, a korlátozás miatt csak 2,5 kW-on fog üzemelni. Ennek viszont egyik hátulütője, hogy rengeteg lesz az elvesztett energia.
Másik megoldás lehet, ha külön mérővel kerül szabályozásra az inverter, ami lekorlátozza, hogy sose kerüljön a hálózatba 2,5 kW-nál több energia. E megoldásnál akár akkumulátor is alkalmazható, ami a többlettermelés eltárolását segíti. Azt azonban érdemes tudni, hogy az energiatároló jelentősen megnövelheti a rendszer költségét.
Amennyiben mindenképpen ragaszkodunk az egyfázisú napelem inverterhez, de a fogyasztásunk 5 kW-os vagy nagyobb inververt indokolna, akkor az is járható út, ha 1-1 fázisra külön invertert kötünk. Például egy 5 kW-os invertert helyettesíthet ilyen módon két 2,5 kW-os is. Természetesen itt is a több alkotórész megdrágítja a beruházást.
